一、對電器成套設備的初步認識

   作為一個電器成套設備的報價員，首先要懂得什么叫電器成套設備。電器成套設備是指由殼體、母線、一二次元件、輔材等組成的完整設備，它運行在電網中起著接受和分配電能的作用，同時對電力設備起著控制和保護作用。電器成套設備主要分為：0.4kV、0.69KV、1.2KV低壓開關柜；3.6KV、7.2KV、12KV、24KV中壓開關柜（目前發展趨勢）、40.5KV高壓開關柜，動力箱（柜）、照明箱、控制箱（柜、臺）、保護屏、直流屏等。

辦理投標保證金 銀行保函，找電網設備選型雜志13161111516咨詢

產品型號主要有如下三大類：

1、低壓類：PGL（不推薦使用）、GGD（安全可靠且性價比高，所以被廣泛應用）、BFC（不推薦使用）、GCL（K）（不推薦使用）、GBD、GCS（森源設計）、MNS（ABB技術）；

2、中高壓類：GG-1A（F）（不推薦使用）、XGN2-12（不推薦使用）、KYN1-12（不推薦使用）、JYN2,6-12（不推薦使用）、HXGN-12（F）、XGN15-12（SF6）、KYN18-12、KYN28-12（目前市場上主流產品）、KYN□-24（正在成為發展趨勢）、JYN1-40.5（不推薦使用）、XGN□（JGN□）-40.5（不推薦使用）、KYN61-40.5（目前市場上主流產品）、KYN96-40.5；

3、箱變類：YBM□-12（24、40.5）/0.4、ZGS9（11）-12（40.5）/0.4、10KV中壓開關站、35KV高壓開關站。

二、學習與掌握電器成套設備的基礎知識

  作為一個電器成套設備的報價員必須能夠看懂并理解一次系統圖、二次原理圖、平面布置圖，及三者之間的相互關系。這需要報價員平時多看多學多問。

在電器成套設備中把母線、隔離開關（高壓）、刀開關（低壓）、斷路器（空氣開關）、電壓互感器、電流互感器、電力變壓器、交流接觸器、保護繼電器（熱繼電器）、避雷器等組成的設備叫一次設備。由它們按照原理關系所組成的回路稱為一次回路或一次方案圖。為了使一次系統能安全可靠、穩定地運行，隨時監視一次系統運行狀態，同時能隨時控制一次系統所必須配備許多其他電器元件及設備，如：測量儀表（電流表、電壓表、功率因素表、功率表、頻率表等）、控制信號元件（信號燈、按鈕、萬能轉換開關等）、繼電保護裝置等。由它們按照原理關系所組成的回路稱為二次回路或二次方案圖。

三、了解電器成套設備的價格組成

1、一二次元器件價格；

2、輔材價格，包括：二次線、端子、線鼻、線夾、繞線管、號碼管、字碼、扎帶、標準件等；3、母排價格，母排用量按一次方案圖預算；4、殼體價格，比如：GGD：1800.00元/臺；KYN28-12：6500.00元/臺；HXGN-12：2500.00元/臺；KYN61-40.5：16500.00元/臺；GCK、GCS、MNS需按一次方案由專業殼體廠家進行報價；箱式變電站、非標箱（柜）按箱體尺寸計算。5、包裝及運輸費用；6、企業綜合費用，包括管理費、人工工資、稅金及利潤等；

7、其它費用，比如投標時若中標需向招標公司交納一定的費用。

四、報價過程及應注意事項

1、對圖紙進行全面的消化：

根據用戶提供的圖紙，首先將圖紙的目錄進行

核對、然后分配歸類。按照圖紙設計說明及技術要求（對有招標文件而言，還需結合招標文件技術要求）理解本工程的設計意圖，考慮核算可變方案所需的價格，同時應重視平面布置圖（平面布置圖上反映柜與柜之間有無母線橋架及母線橋架長度）。

2、相關注意事項：

①、就高壓柜而言，為了滿足五防要求，進線柜需配帶電顯示器（強制型：

DXN-10、24/35Q）及電磁鎖，出線柜需配帶電顯示器（提示型：DXN-10/35T）及接地開關聯鎖裝置。

②、兩路電源進線時考慮備自投裝置，兩路電源進線與母聯之間考慮電氣及機械聯鎖裝置（三合兩）。

③、六氟化硫環網柜與KYN28-12中置柜一般需配溫濕度控制器及加熱器。

④、對相間及相間對地距離不能滿足帶電要求時需采取母排硫化處理或采用異形母排或母排套熱縮套管，接頭也應用絕緣罩包覆。

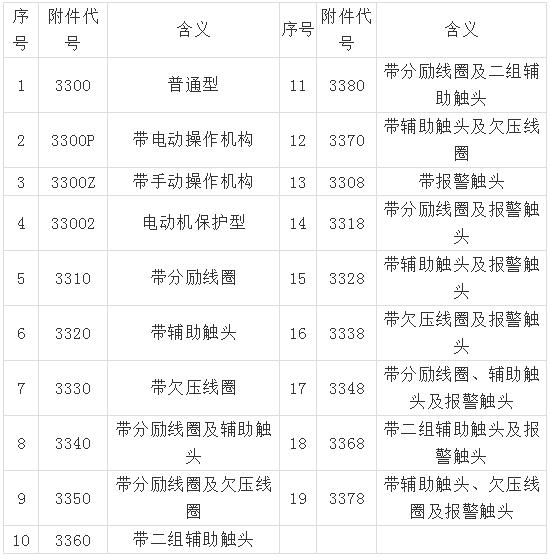

⑤、了解低壓塑殼斷路器附件的意義，如下表：

⑥、了解低壓抽出式開關柜結構（抽屜柜抽屜安裝總有效高度≤1800.00mm），詳見下表：
