一、開關柜二次回路綜述

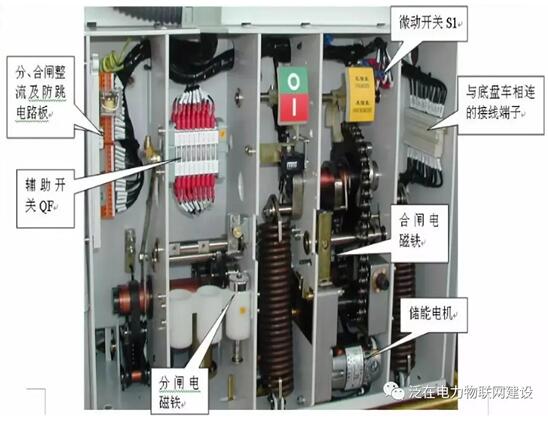

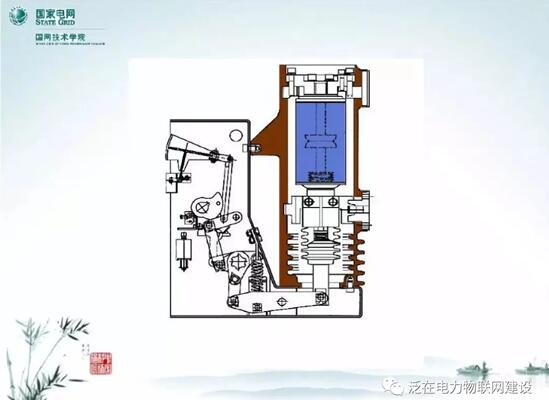

開關柜的主要部分包括：真空、電流、就地安裝的微機保護裝置、操作回路附件（把手、指示燈、壓板等等）、各種位置輔助開關。其中，斷路器與安裝在開關柜內部，微機保護、附件、電度表安裝在室（沿用以前的叫法，其實已經沒有繼電器了）的面板上，端子排與各種安裝在繼電器室內部，端子排通過控制電纜或?qū)Ｓ貌遄c斷路器機構連接。

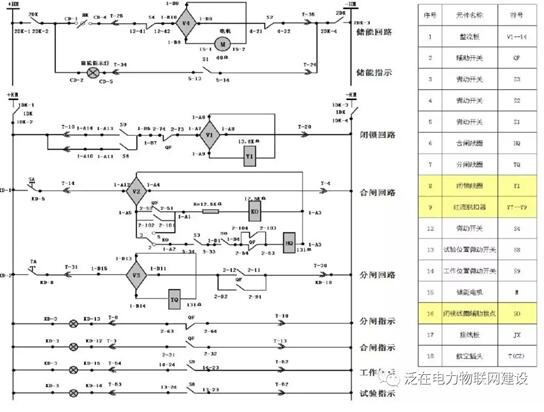

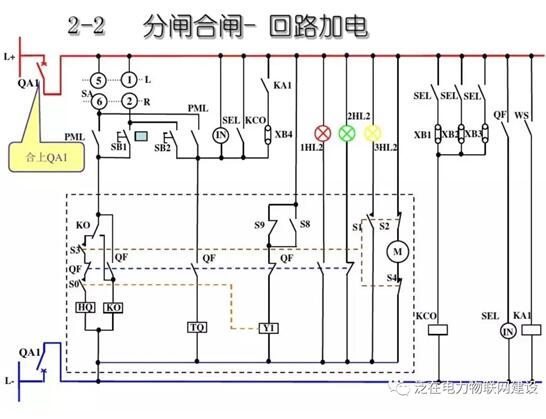

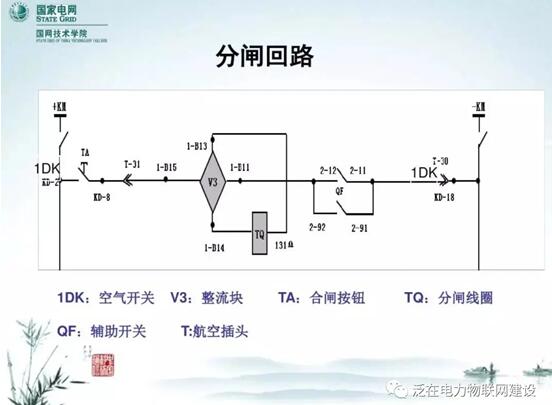

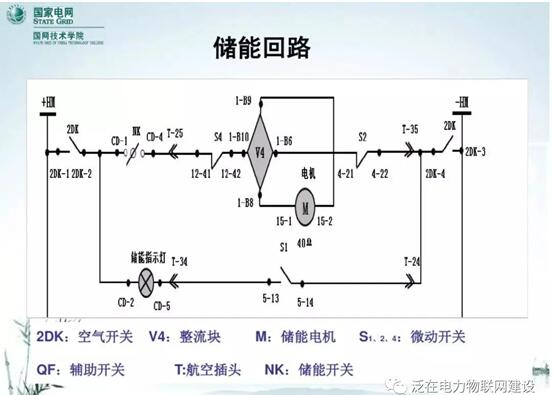

理解開關柜的二次接線，我們需要找到兩份圖紙：微機綜保廠家提供的保護原理圖、接線圖；開關柜廠家提供的二次原理圖、配線圖、端子排圖、斷路器機構原理圖。

綜保廠家紙是開關柜廠家的設計原始依據，也是我們審核開關柜廠家圖紙的依據。開關柜廠的原理圖一般都是根據微機保護的原理圖修改的，再示意性的畫出電流、電壓、信號量的輸入，控制量的輸出。

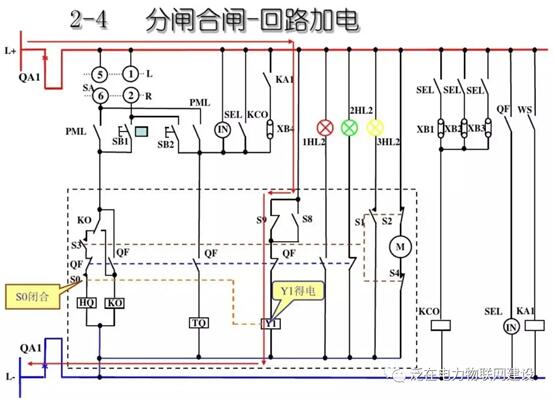

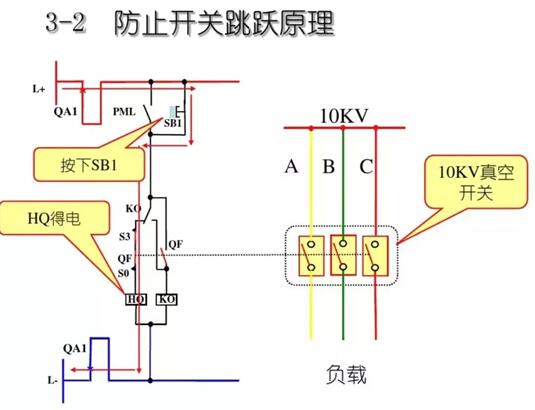

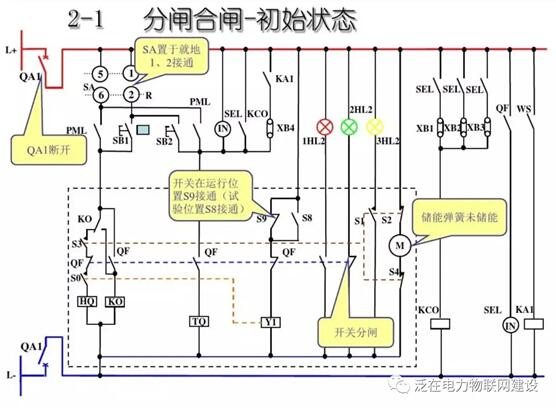

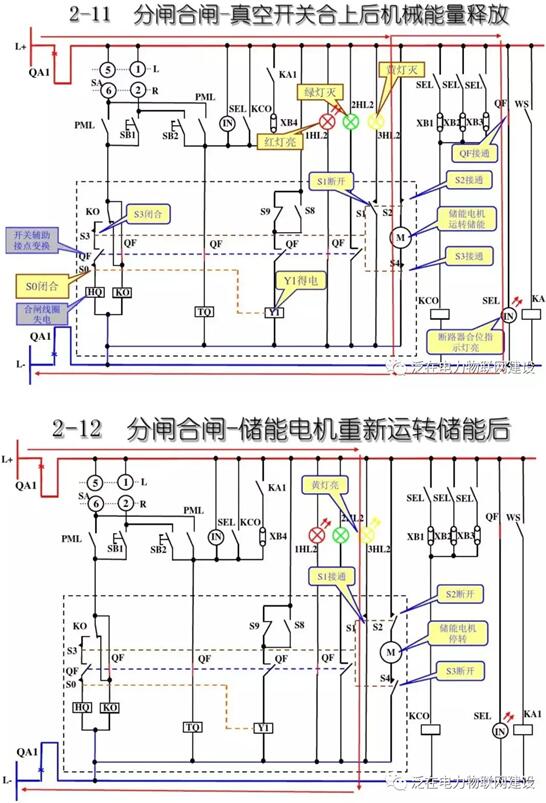

二、中置開關柜的二次接線

kyn28a中置柜是城區使用最多的10kv開關柜型式，由柜體和可抽出部件（中置式手車）兩部分組成。柜體分為手車室、主母線室，電纜室。繼電器儀表室。
